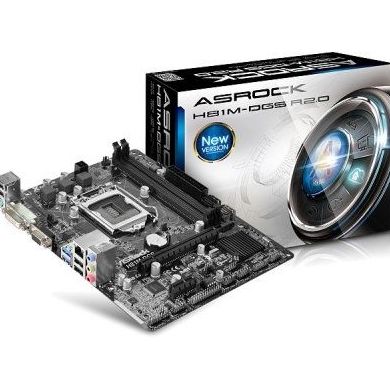

H81M-DGS R2.0

- Soporta Procesadores de Nueva 4ª y 4ª Generación Intel®

Core™ i7/i5/i3/Xeon®/ Pentium®/ Celeron® (Socket 1150)

- Diseño del 100% capacitadores sólidos

- Soporta DDR3 1600 Dual Channel

- 1 x PCIe 2.0 x16, 1 x PCIe 2.0 x1

- Opciones de salida gráficos: D-Sub, DVI-D

- Realtek Gigabit LAN

- Audio 5.1 canales HD (Realtek ALC662 Audio Codec)

- 2 x SATA3, 2 x SATA2, 2 x USB 3.0, 8 x USB 2.0 (4

Frontales, 4 Traseros)

- Soporta A-Tuning, XFast 555, Easy Driver Installer,

FAN-Tastic Tuning, USB Key

Alta densidad Tejido de vidrio PCB

Lo que nunca ha entendido acerca de su equipo es que tiene

miedo a la muerte del agua, H2O, humedad o como quieras

llamarlo. Y a pesar de que no se ve el agua, en realidad puede

haber gran cantidad de humedad excesiva en el aire matando a

su placa madre en silencio y lentamente. No, la placa base no se

funde al entrar en contacto con el agua, pero puede sufrir un

cortocircuito. Por suerte, ASRock tiene un nuevo diseño de

PCB con tejido de vidrio de Alta densidad que reduce las

brechas entre el PCB para proteger la placa base contra

cortocircuitos eléctricos causados por la humedad.

Diseño todos los Capacitadores Sólidos

ASRock tiene el compromiso de utilizar materiales de alta

calidad para construir las mejores placas base, por eso todos los

capacitadores de esta placa base están construidos con

capacitadores 100% sólidos. Estos capacitadores sólidos

proporcionan larga durabilidad y rendimiento ultra estable.

ASRock APP Shop

ASRock APP Shop está diseñada para su comodidad.

Ofrecemos a los usuarios varias aplicaciones y software de

soporte para descargar. Puede optimizar fácilmente su sistema y

mantener su placa base al día con ASRock APP Shop.

A-Tuning

A-Tuning es una suite de software de ASRock multi uso con

una nueva interfaz, además de nuevas y mejoradas

características y utilidades, incluyendo EZ OC, Auto Tuning,

Xfast 555, OC Tweaker, System Browser, Live Update, Tech

STYLE PC

31657681K

IPBPI00152 | Asrock Placa Base H81M-DGS R2.0 mATX LGA1150

Xfast 555, OC Tweaker, System Browser, Live Update, Tech

Service y mucho más.

Ajuste FAN-Tastic

Configura diferentes velocidades del ventilador para las

respectivas temperaturas utilizando el gráfico. Los ventiladores

cambiarán automáticamente al siguiente nivel de velocidad

cuando se alcanza la temperatura asignada.

USB Key

En un mundo donde el tiempo es dinero, ¿por qué perder un

tiempo precioso escribiendo todos los días nombres de usuario

para iniciar sesión en Windows? ¿Por qué molestarse en

memorizar largas contraseñas? ¡Nadie tiene tiempo para eso!

Sólo tiene que conectar la llave USB y dejar registro de su

ordenador en Windows® automáticamente!

UEFI Tech Service

Contacte con el Servicio Técnico de ASRock enviando una

solicitud de soporte desde la utilidad de configuración UEFI si

está teniendo problemas con su PC. Los usuarios podrán tratar

de elegir la categoría del problema que hayan encontrado,

describir el problema en detalle, y a continuación adjuntar una

imagen opcional o archivo de registro para nuestro equipo de

soporte técnico.

Easy Driver Installer

Para los usuarios que no tienen una unidad de disco óptico para

instalar los controladores desde el CD de soporte, Easy Driver

Installer es una útil herramienta en la UEFI que instala el

controlador LAN en su sistema a través de un dispositivo de

almacenamiento USB, entonces descarga e instala

automáticamente los otros controladores necesarios. ¡No se

necesita CD o dispositivo óptico!

Deshumidificador

La humedad destruye la mayoría de la electrónica, por lo que es

una mejor idea mantener su computadora personal en seco.

Ahora los usuarios pueden prevenir daños en la placa base

debido a la humedad, permitiendo la Función

Deshumidificador. Cuando está activada, el equipo se encenderá

automáticamente para enfriar el sistema después de entrar en

estado S4/S5.

Fast Boot

Con la tecnología exclusiva ASRock Fast Boot, solo tarda

menos de 1,5 segundos* en arrancar Windows® 8 desde

arranque en frío. ¡No más esperas! El arranque rápido va a

cambiar completamente su experiencia de usuario y el

comportamiento.

* El tiempo de arranque puede variar con una configuración

diferente

ASRock OMG (Online Management Guard)

Limite y controle el tiempo que sus hijos pierden en internet. La

tecnología ASRock OMG (Online Management Guard) le

permite establecer un toque de queda de Internet o restringir el

permite establecer un toque de queda de Internet o restringir el

acceso a Internet a determinadas horas. Los administradores

pueden programar las horas de inicio y fin del acceso a Internet

a otros usuarios

Reinicio a UEFI

Fast Boot es tan rápido que es imposible que los usuarios entren

en la utilidad de configuración UEFI durante la POST. Por lo

tanto, la tecnología "Restart to UEFI" de ASRock permite a los

usuarios entrar fácilmente en la utilidad de configuración UEFI

automáticamente al encender el PC la próxima vez. Está

diseñado para aquellos que constantemente tienen que entrar en

la configuración UEFI.

Good Night LED

Estas dispuesto a disfrutar más que nunca de un absolutamente

mejor ambiente en modo stand-by? La tecnología ASRock

Good Night LED le puede ofrecer un mejor ambiente

extinguiendo los LED no esenciales. Al permitir Good Night

LED en BIOS, los LED de la energía / Disco duro / LAN se

apagarán cuando el sistema esté encendido. No solo esto, Good

night LED también puede apagar automáticamente el LED de

energía y teclado cuando el sistema entra en modo Suspendido /

Hibernación.

Internet Flash

¡La actualización de la UEFI es más fácil que nunca con

Internet ASRock flash! Con sólo unos pocos clics busca

disponibles actualizaciones de firmware UEFI desde los

servidores de ASRock, a continuación, se descarga

automáticamente y se muestra el último archivo de UEFI en el

programa de configuración UEFI sin tener que entrar en el

sistema operativo Windows.

Marca Asrock

Modelo H81M-DGS R2.0

(90-MXGS60-A0UAYZ)

Plataforma - Factor de forma microATX

Chipset - Intel ® H81

CPU Soportados - Soporta Procesadores de Nueva 4ª y 4ª Generación Intel® Core™ i7/i5/i3/Xeon®/

Pentium®/ Celeron® (Socket 1150)

- Soporta tecnología Intel® Turbo Boost 2.0

Memoria - Tecnología de memoria Dual Channel DDR3

- 2 x ranuras DDR3 DIMM

- Soporta memoria DDR3 1600/1333/1066 non-ECC, un-buffered

- Máxima capacidad de memoria del sistema: 16GB*

- Soporta Intel® Extreme Memory Profile (XMP) 1.3 / 1.2

Slots Expansión - 1 x ranura PCI Express 2.0 x16 (PCIE1: modo x16)

- 1 x ranura PCI Express 2.0 x1

Gráficos - Soporta Intel® HD Graphics Built-in Visuals : Intel® Quick Sync Video con AVC, MVC (S3D)

y MPEG-2 Full HW Encode1, Intel® InTru™ 3D, Tecnología Intel® Clear Video HD, Intel®

Insider™, Gráficos Intel® HD 4400/4600

- Pixel Shader 5.0, DirectX 11.1

- Tamaño máximo memoria 1792MB

- Dos opciones de salida gráficos: soporta puertos DVI-D y D-Sub por controladores de

pantalla independientes

- Soporta DVI-D con maxima resolución hasta 1920x1200 @ 60Hz

- Soporta D-Sub con maxima resolución hasta 1920x1200 @ 60Hz

- Soporta HDCP con el puerto DVI-D

- Soporta Blu-ray (BD) Full HD 1080p con puerto DVI-D

Puertos E/S, Conectores Conexiones traseras:

- 1 x Puerto PS/2 Teclado/Ratón

- 1 x puerto D-Sub

- 1 x puerto DVI-D

- 4 x puertos USB 2.0

- 2 x puertos USB 3.0

- 1 x Puerto con LED LAN RJ-45 (LEDs de Activación/conexión y velocidad)

- Enchufe HD Audio: entrada de línea / Altavoz Delantero / Micrófono

Conexiones internas:

- 1 x cabezal IR

- 1 x Cabezal Puerto de impresora

- 1 x puerto COM Header

- 1 x Cabezal Intrusión caja

- 1 x cabecera TPM

- 1 x conector ventilador Procesador (4-pin)

- 1 x conector ventilador caja (4-pin)

- 1 x conector ventilador alimentación (3-pin)

- 1 x conector alimentación 24 pin ATX

- 1 x conector alimentación 4 pin 12V

- 1 x Conector panel frontal audio

- 2 x cabezales USB 2.0 (soporta 4 puertos USB 2.0)

Otras Características Audio

- Audio 5.1 canales HD (Realtek ALC662 Audio Codec)

LAN

- PCIE x1 Gigabit LAN 10/100/1000 Mb/s

- Realtek RTL8111G

- Soporta Wake-On-LAN

- Soporta Detección Cable LAN

- Soporta Eficiencia de Energía Ethernet 802.3az

- Soporta PXE

Almacenaje

- 2 x conectores SATA3 de 6.0 Gb/s, soporta funciones NCQ, AHCI y "Hot Plug"

- 2 x conectores SATA2 de 3,0 Gb/s, soporta funciones NCQ, AHCI y "Hot Plug"

Accesorios

- Guía de instalación rápida, CD de Soporte, Placa entrada/salida

- 2 x cables de datos SATA

Monitorización del hardware

- Sensor temperatura CPU / Chasis

- Sensor de velocidad del ventilador del Procesador / Chasis / Alimentación

- Silencioso ventilador de la CPU (Ajuste automático de la velocidad del ventilador del chasis

por temperatura de la CPU)

- Control de ventilador multi-velocidad Procesador/ Chasis

- Detección Caja abierta

- Monitorización del Voltaje: +12V, +5V, +3.3V, CPU Vcore

Formato

- Formato Micro ATX

- Diseño de todos los capacitadores sólidos

Sistema Operativo

- Compatible con Microsoft Windows® 8.1 32-bit / 8.1 64-bit / 8 32-bit / 8 64-bit / 7 32-bit /

7 64-bit

Certificaciones

Certificaciones

- FCC, CE, WHQL

- Calificada para ErP/EuP (ErP/EuP se necesita fuente de alimentación preparada)

Fecha Revisión 09-09-2014 por FE4
